我们的产品

百马®是国际知名的滑片泵、离心泵、螺杆泵、再生涡轮泵和往复式气体压缩机技术供应商,致力于打造创新、优质、安全的液体和气体传输产品。

查看我们的产品

我们的市场

百马为多个市场和应用提供创新的产品输送方案,客户遍及化工、能源、运输、国防和海运、一般工业以及石油和天然气行业。

查看我们的市场
Blackmer-TXH3-Sliding-Vane-Pump_4 Blackmer-TXH3-Sliding-Vane-Pump_3 Blackmer-TXH3-Sliding-Vane-Pump_2 TXH35A-cutaway 600 TXDI 600 TXH3C 600

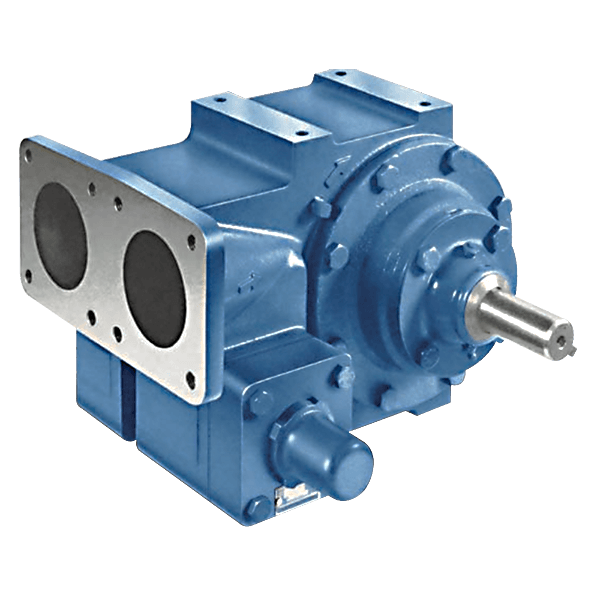

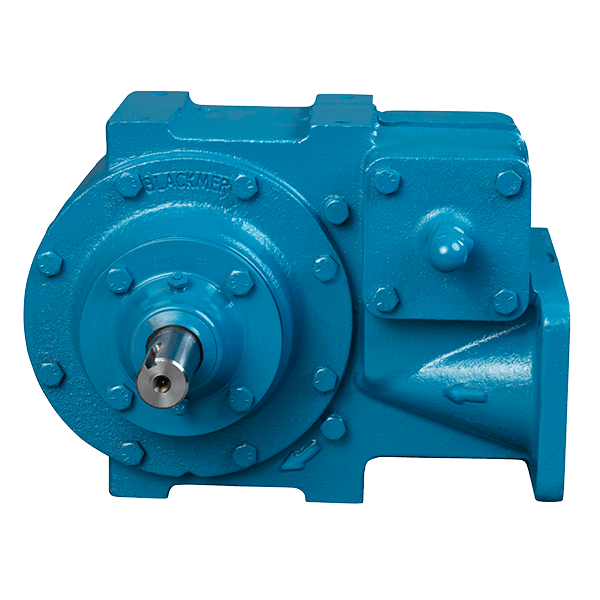

TXH滑片泵 在油罐车和运输工具上起简易连接和高速驱动作用的铸铁泵

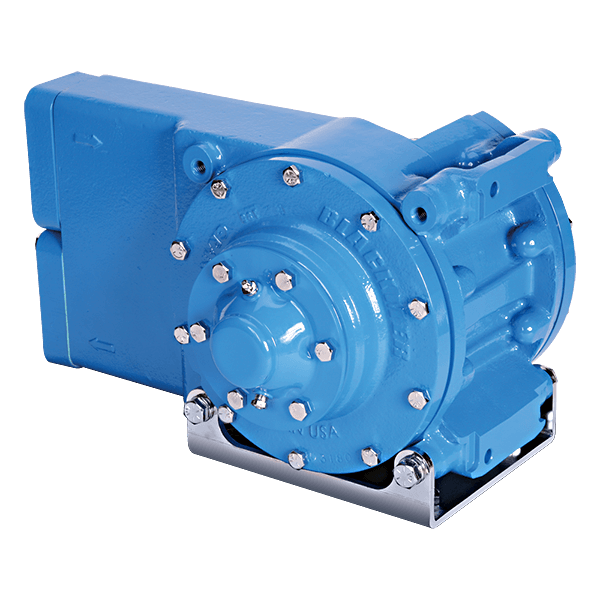

百马 TXH3C和TXH35A铸铁旋转叶片泵均为滑片泵,可用于在油罐车和运输工具中处理各种兼容铸铁的清洁、无磨损和无腐蚀液体。

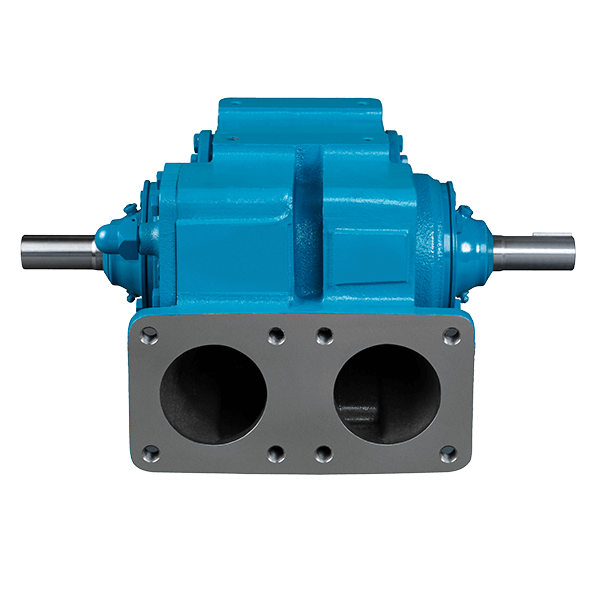

TXH3C泵设计有水平平行端口,与90°端口泵相比,这种端口更便于安装人员连接管道。TXH3C泵也是用脚架而非支架安装的。另外,TXH3C泵的大直径轴还配有低摩擦、油脂润滑的滚针轴承,运行更平稳、噪音更低。筒式机械密封安全可靠,还能防止发生泄漏。双端轴可顺时针或逆时针旋转。内部安全卸压阀是标准配件,并配有活塞空气阀(可选),适用于装有自动压力控制系统的卡车。

特性和优点

  • 外部滚针轴承从两侧支撑转子,为内部机械密封件创造稳定的环境
  • 2英寸、2.5英寸和3英寸型泵的双端轴可简化安装操作
  • 百马机械密封和滚针轴承结构提升了设备的可靠性
  • 内部机械密封,既延长了干运行时间,也可持续泵送非润滑液体
  • 对称轴承支撑系统可使负载均匀分布,并使设备更耐磨损
  • 可调卸压阀可保护泵免受过大压力
  • T型过滤器可保护泵送系统免受泵及罐内异物和焊渣损坏
  • 相比其他PD泵,高容积效率和对称轴承支撑可减少设备所需的马力,有助于节省电机运行和电力方面的成本
  • 外部滚针轴承通过机械密封与泵隔离,可延长轴承寿命,并降低污染风险
  • 易于维护:无需从卡车上拆卸泵,即可轻松更换叶片
  • 滑片技术的优势:
    • 独特的滑片泵设计可自我调节磨损程度,以保持流速
    • 出色的自吸和干运行能力
    • 滑片设计可使设备长期稳定地无故障运行
    • 卓越的吸升能力和管线汽提能力
    • 低维护和低生命周期成本

应用领域

流体运送、舰队补充燃料和批量转运:

  • 燃油
  • 喷气燃料和航空燃料
  • 汽油
  • 生物柴油
  • 乙醇和其他酒精
  • 溶剂
  • 挥发油
  • 芳烃
  • 萜烯
  • 乙二醇
  • 添加剂

性能和规格

可用型号
  • TXH3
  • TXH35
额定流量范围
  • TXH3: 100 - 240 gpm (378 - 908 L/min)
  • TXH35: 100 - 300 gpm (378 - 1,135 L/min)
压差
  • 125 psi (8.6 bar)
最大工作压力(MAWP)
  • 175 psi (12.1 bar)
粘度
  • 0.2 - 4,250 cP
温度
  • -25°F至240°F(-32°C至115°C)
最小/最大速度(RPM)
  • TXH3: 600 - 1,200
  • TXH35: 400 - 1,000
主要结构材料
  • 铸铁
连接方向
  • 同侧入口和出口
叶片材料
  • Duravane
目录选项
  • 连接:NPT, 焊接
  • 弹性体:FKM
  • 阀门:抗腐蚀
  • 入口过滤器,液压电机适配器
可用证书
  • 静水压试验
  • 性能试验
  • NPSH试验
  • 材料(实际或典型)
  • 尺寸(仅泵或装置)

尺寸

泵型号 长度 宽度 高度 重量
TXH3 英寸 18-1/4 12-2/3 9-1/5 99 lb
毫米 463.6 322.3 233.4 45kg
TXH35A 英寸 16-4/9 15-3/5 10 170 lb
毫米 417.5 396.1 254 77 kg

结构材料

压力零件 材料
汽缸,泵头,卸压阀阀盖 铸铁:ASTM A48

泵选项

配件选型 详细情况
方向选项 双端:从任一侧驱动泵
进入端口选项 同侧入口和出口
连接选项 NPT(螺纹),焊接
安装选项 仅带液压电机适配器和/或入口过滤器的泵
密封选项 百马单机械密封件

叶片选项:

材料 温度限值 粘度
Duravane   -25°F至240°F(-32°C至115°C) 0.2 - 4250 cP

材料:

材料 温度限值
FKM -15°F至240°F(-26°C至115°C)
