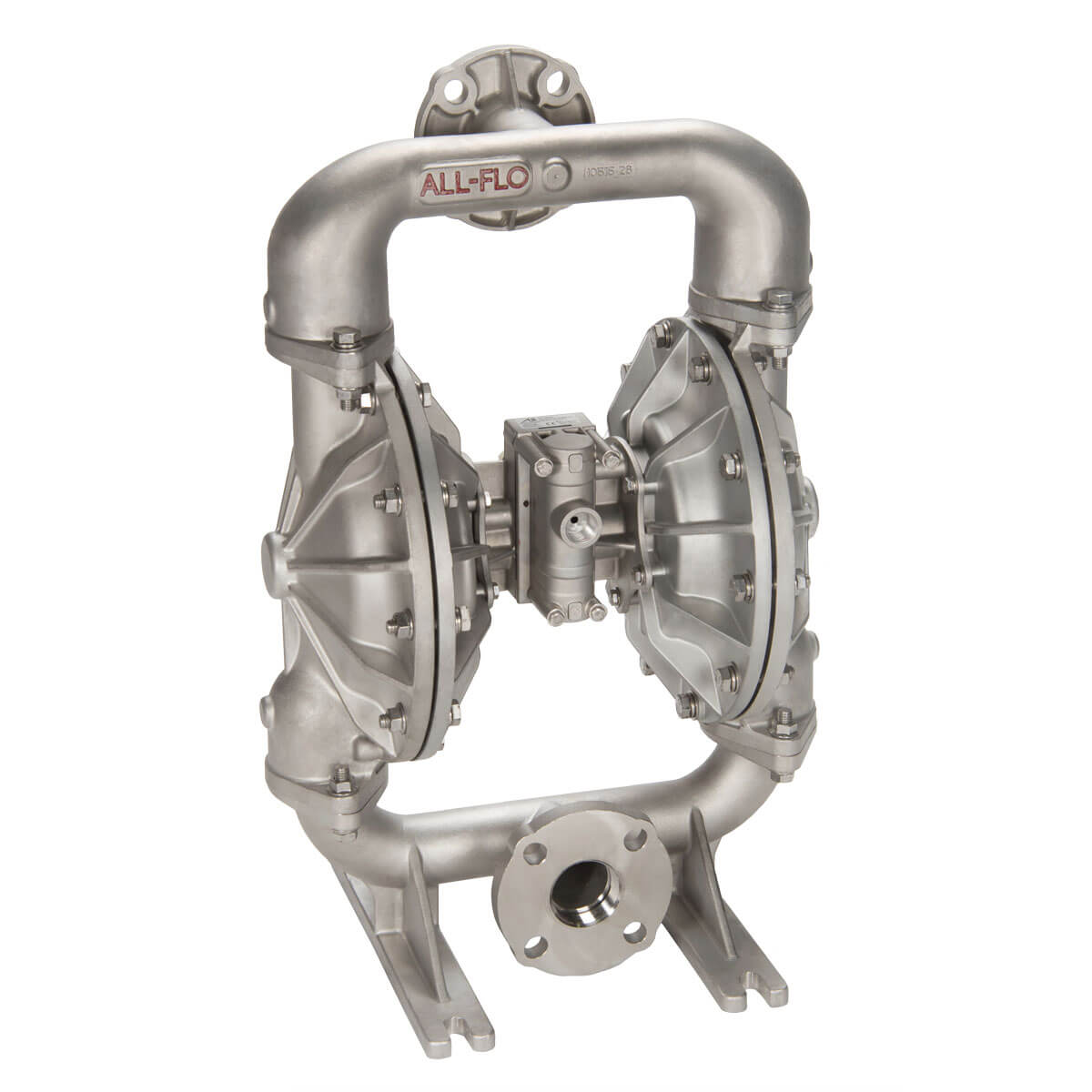

A200-CA3-SS3E-B70-STAINLESS-STEEL-COMBO-FLANGED A200-NAA-SSPE-B30-铝 A200-CA3-SS3E-B70-STAINLESS-STEEL-COMBO-FLANGED-ANGLED A200-NAA-SSPE-B30-ALUMINUM-ANGLED

2英寸金属泵 A200

进气口
  • 3/4" FNPT
进液口
  • 2"
排液口
  • 2"
连接类型
  • FNPT/FBSPT（螺纹）
  • ANSI/DIN（法兰）
最大吸升高度
  • 24.4 ft-H2O (7.4 m-H2O) 干吸
  • 31.7 ft-H2O (9.7 m-H2O) 湿吸
最大流量
  • 190 gpm (719 lpm)
最大压力
  • 120 psi (8.2 bar)
最大固体直径
  • 1/4" (6.4 mm)
每冲程位移
  • 0.62 gal (2.34 L)
logo_choice 选泵
  • CE Icon
  • ATEX Icon

规格

物理特性
进液口尺寸： 2英寸
液管接头类型： FNPT，FBSPT，ANSI / DIN（法兰）
标准吸液口： 中前部
标准排液口： 中后部
进气口连接尺寸： 3/4英寸 FNPT
排气口连接尺寸： 1-1/4英寸 FNPT
铝 不锈钢
最大高度： 26.3英寸 (668 mm) 29.5英寸 (749 mm)
最大宽度： 19.6英寸 (498 mm) 19.2英寸 (488 mm)
最大深度： 13.5英寸 (343 mm) 14.9英寸 (378 mm)
重量： 62 lbs (28 kg) 130 lbs (59 kg)
结构
湿吸端： 铝，阳极氧化铝，不锈钢
空气端： 铝、不锈钢
隔膜： Buna-N, EPDM, Geolast®, PTFE, Santoprene®, FKM
阀球： Buna-N、EPDM、Geolast®、PTFE, Santoprene®、不锈钢、FKM
阀座： 不锈钢、铝、尼龙、聚丙烯
O型圈： Buna-N, EPDM, PTFE, FKM
五金件： 电镀钢、不锈钢
消音器： 金属，塑料

性能

性能曲线

A200-Performance-Curves_Rubber

注意： 其他性能曲线可在下载部分找到。

性能
最大流量： 190 gpm (719 lpm)
最大空气压力： 120 psi (8.2 bar)
最大静力吸升高度： 23 ft-H2O (7.0 m-H2O)
最大吸升高度（干吸）： 24.4 ft-H2O (7.4 m-H2O)
最大吸升高度（湿吸）： 31.7 ft-H2O (9.7 m-H2O)
最大固体： 1/4英寸 (6.4 mm)
平均每冲程位移： (0.62 gal / 2.34 L)
声级： 80 dBA（带消音器）
铝
A200-NAA-GTPN-B30 NPT、Geolast® 隔膜、PTFE阀球, 聚丙烯阀座、Buna-N O型圈、镀锌五金件
A200-BAA-GTPN-B30 BSPT、Geolast® 隔膜、PTFE阀球、聚丙烯阀座、Buna-N O型圈、镀锌五金件
A200-NAA-SSPE-B30 NPT、Santoprene®隔膜、Santoprene® 阀球、聚丙烯阀座、EPDM O型圈、镀锌五金件
A200-BAA-SSPE-B30 BSPT、Santoprene®隔膜、Santoprene® 阀球、聚丙烯阀座、EPDM O型圈、镀锌五金件
A200-NAA-TTYT-B30 NPT、PTFE 隔膜、PTFE阀球、 聚丙烯阀座、PTFE O型圈、镀锌五金件
A200-BAA-TTYT-B30 NPT、PTFE 隔膜、PTFE阀球、 聚丙烯阀座、PTFE O型圈、镀锌五金件
不锈钢
A200-C33-GG3N-B70 NPT&ANSI/DIN 法兰、Geolast® 隔膜、Geolast®阀球、不锈钢阀座、Buna-N O型圈、不锈钢五金件
A200-C33-SS3E-B70 NPT& ANSI/DIN 法兰、Santoprene® 隔膜、Santoprene®阀球、不锈钢阀座、EPDM O型圈、不锈钢五金件
A200-C33-TT3T-B70 NPT&ANSI/DIN 法兰、PTFE隔膜、PTFE阀球、不锈钢阀座、PTFE O型圈、不锈钢五金件
