Quattroflow 20k最大流量16,000 lph

  • 不锈钢泵腔
  • 最大流量可达16,000 lph
  • 可选ATEX

技术数据

描述 单位 多次性 (MU)
出口压力:
流体温度< 40°C barg (psi) 6 (87)
流体温度> 40°C barg (psi) 4 (58)
最低温度:
流体 °C (°F) 4 (39)
最高温度:
流体 °C (°F) 80 (176)
CIP °C (°F) 90 (194)
SIP (仅用于不锈钢阀片) °C (°F) 130 (266)
高压灭菌(仅用于不锈钢阀片) °C (°F) 130 (266)
IP 防护等级(整机) IP 53
接触流体部分材质(标准):
泵壳、阀片 BN/AISI 1.4435 / 316L
表面粗糙度 电抛光, Ra < 0,4 µm
隔膜 Santoprene
阀/ O型圈 EPDM
非接触流体部分材质(或相类似的):
膜片盖板, 轴承外壳 BN/AISI 1.4404 / 316L
底座, 外罩/ 机架 BN/AISI 1.4301 / SS316
证书/ 证明文件:
弹性体(接触流体部分)
包含
USP<87>,USP<88>Cl. VI,
FDA21CFR177; BSE/TSE Safe
不锈钢部件(接触流体部分) 3.1; 表面粗糙度; 铁素体含量 (EN10204)
描述 单位 QF20K
流速范围 lph 1,000 - 16,000 (7°)
转速范围 rpm 35 - 780
最大干吸高度 m 4 - 4.5 @330 rpm
重量 kg 216
外形尺寸(长x宽x高) mm 1372 x 460 x 532
每转产生的流量约(敞口) ml 470
进/出口连接规格(标准) 2" TC DIN32676
接头位置 前部
电机 Siemense 异步
额定转速 min-1 1,445/425 (50Hz)
电压 V AC380 三相
功率 KW 4
驱动器/变频器 不含
减速比 3.4

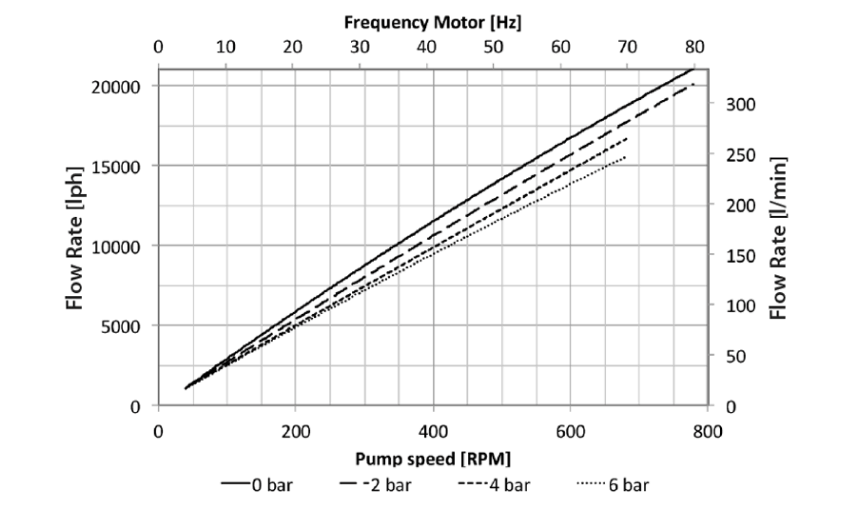

性能

点击图片进行放大。

qf20k-chart1

公升

qf20k-chart2

加仑
